Cоединители типа ГРПМШ-1 |
| НЩО.364.016 ТУ «В» (пр. 5), НЩО.364.006 ТУ «УХЛ» (пр. 1) |
Розетка ГРПМШ-1-31(45,61)ГП2
 |
Розетка ГРПМШ-1-31(45,61)ГО2
 |
Вилка ГРПМШ-1-31(45,61)ШУ2
 |
| Схема построения условного обозначения ГРПМШ-1 |
| ГРПМШ |
1 |
(31,45,61) |
Ш(Г) |
У(О) |
П2(0) |
П |
В |
| Тип соединителя: ручного сочленения (расчленения), общего назначения, низкочастотный, прямоугольный |
|
|
|
|
|
|
|
| Порядковый номер разработки |
|
|
|
|
|
|
|
| Количество контактов |
|
|
|
|
|
|
|
Тип контакта:
Ш - штыревой контакт;
Г - гнездовой контакт |
|
|
|
|
|
|
|
Способ монтажа:
О - хвостовик для объемного монтажа;
П - Хвостовик для прямого монтажа в отверстие печатной платы
У - хвостовик для углового монтажа в отверстие печатной платы |
|
|
|
|
|
|
|
Покрытие рабочей части контактов:
2 - серебро
0 - олово-висмут |
|
|
|
|
|
|
|
| Изолятор из полимерного термопластичного материала |
|
|
|
|
|
|
|
| Всеклиматическое исполнение (серебряное покрытие) |
|
|
|
|
|
|
|
|
| Tехнические характеристики |
| Рабочее напряжение, В |
250 |
| Сила электрического тока на один контакт, А |
2 |
| Сопротивление контактов, Ом, не более |
0,008 |
| Температура окружающей среды, °С |
-60...+85 |
|

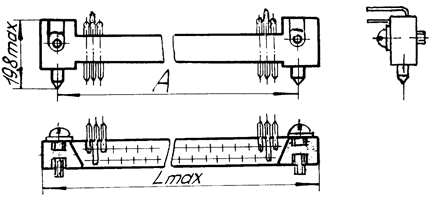

| Количество контактов |
А, мм |
l, мм |
Lmax, мм |
| 31 |
68 |
59 |
78 |
| 45 |
92 |
83 |
102 |
| 61 |
120 |
111 |
130 |
|
