Высокочастотные реле РЭВ18
Реле РЭВ18 - неполяризованное, пылебрызгозащищенное, двухпозиционное, высокочастотное, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 100 МГц. Реле РЭВ18 соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.456.015ТУ. Условия эксплуатации. Температура окружающей среды от -60 до +70°С. Циклическое воздействие температур -60 и +70°С. Повышенная относительная влажность до 98% при температуре +35°С. Атмосферное давление от 133,3•10-6 до 303 924 Па. Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот от 5 до 2000 Гц - с ускорением не более 100 м/с2. Ударная прочность. При одиночных ударах с ускорением не более 1500 м/с2 - 9 ударов. При многократных ударах с ускорением не более 750 м/с2 - 4000 ударов, не более 350 м/с2- 10000 ударов. Ударная устойчивость - с ускорением не более 350 м/с2. Постоянно действующие линейные ускорения не более 500 м/с2. Требования к надежности. Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет; или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет; или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 1 год; или при хранении на открытой площадке, вмонтированных в аппаратуру - 1 год. Конструктивные данные. Реле РЭВ18 выполнено с одним высокочастотным герметизированным герконом МК-17 Де4.830.00137 на одно замыкание. По конструктивному исполнению реле РЭВ18 выполнено в двух вариантах: РЭВ18А и РЭВ18Б - с коаксиальными выводами. Режимы работы реле приведены в табл. 3-49. Частные характеристики - в табл. 3-50. Износостойкость - в табл. 3-51. Материал контактов - Зл999,9; Ср999,9. Сопротивление электрического контакта 0,2 Ом. Масса реле не более 6,5 г.

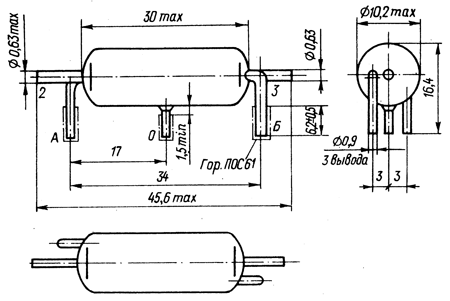

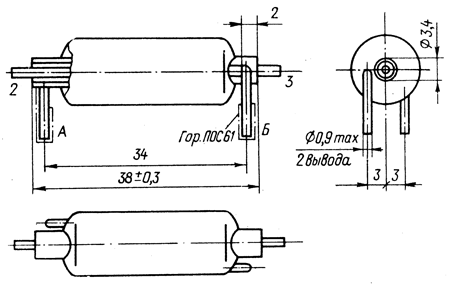

Рис. 3-39. Конструктивные данные реле РЭВ18А	Рис. 3-40. Конструктивные данные реле РЭВ18Б
Технические характеристики Ток питания обмотки постоянный Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее: в нормальных климатических условиях (обмотка обесточена) 500 при максимальной температуре (после выдержки обмотки под рабочим напряжением) 20 в условиях повышенной влажности 5 Испытательное переменное напряжение, В: в нормальных климатических условиях: между токоведущими элементами и корпусом, между контактами и обмоткой 350 между разомкнутыми контактами 180 в условиях повышенной влажности и при пониженном атмосферном давлении: между токоведущими элементами и корпусом, между контактами и обмоткой 150 между разомкнутыми контактами 130 Непрерывное нахождение обмотки под напряжением не более 50 ч. Суммарное время нахождения обмотки под напряжением 100 ч. Переходное затухание сигнала между обмоткой и контактами реле варианта РЭВ18Б на частоте 20-150 кГц ориентировочно составляет 50 - 55 дБ на частоте 0,15-100 мГц 55-70 дБ Электрическая емкость между разомкнутыми контактами (с исключением емкости между контактами и корпусом - проходной емкости) для реле РЭВ18А и РЭВ18Б должна быть не более 0,5 пФ Электрическая емкость между одним (любым) контактом и корпусом должна быть для реле РЭВ18А не более 1,6 пФ для реле РЭВ18Б 2 пФ Сопротивление потерь по переменному току на частоте 60 МГц на стадии поставки, хранения и эксплуатации не более 0,4 Ом.	Рис. 3-41. Принципиальная электрическая схема реле РЭВ18А
	Рис. 3-42. Принципиальная электрическая схема реле РЭВ18Б
Режимы работы реле. Таблица 3-49 Испол­нение Рабочее напряжение, В Температура окружающей среды, °С Атмосферное давление, Па РС4.569.800-01 РС4.569.800-02 27 +2.7/-4.05 -60...+70 -60...+55 -60...+35 95976-303924 666,5-95976 133,3•10-6-666,5   27 +7/-5 -60...+55 95976-303924 РС4.569.800-03 РС4.569.800-04 12,6±1,3 -60...+70 -60...+55 -60...+35 95976-303924 666,5-95976 133,3•10-6-666,5 РС4.569.800-05 РС4.569.800-06 6,3±0,63 -60...+70 -60...+55 -60...+35 95976-303924 666,5-95976 133,3•10-6-666,5	Частные характеристики. Таблица 3-50 Исполнение Сопротивление, Ом Напряжение, В Время, мс срабатывания отпускания срабатывания отпускания РС4.569.800-01 РС4.569.800-02 2900 +435/-580 16 2,8 1,5 0,5 РС4.569.800-03 РС4.569.800-04 730±109,5 7,8 1,4 РС4.569.800-05 РС4.569.800-06 170±25,5 3,5 0,6
Износостойкость. Таблица 3-51 Режим коммутации Вид нагрузки Частота коммутируемого тока, Гц Род тока Частота срабатывания, Гц, не более Число коммутационных циклов Ток, А Напряжение на разомкнутых контактах, В Коммутируемая мощность, Вт, не более суммарное в том числе при температуре +70°С 5•10-6 - 10-2 -5•10-2 - 6 - Активная 0 - 104 Постоянный Переменный 100 3•106 0,6•106 0,2•10-6 - 0,25 -5•10-2 - 80 5 7,5 104 - 106 Переменный 107 105 2•106 2•104 50•10-12 - 0,25 2•10-6 - 80 5 7,5 106 - 108 107 105 2•106 2•104
